根據導電滑環原理接線圖自制作簡易功能滑環方法

日期：2018-12-10 點擊：19862 屬于：滑環結構原理

導電滑環的工作原理非常簡單，就是設備靜止和轉動的部分分別用導線通過滑環的定子和轉子連接起來，而滑環的定子通常就是固定在軸承基座上的銅環，轉子就是碳刷或者合金絲固定在外殼上，通過設置好的排列和銅環連接，這樣就形成了一個完整的電路！
導電滑環也稱為旋轉電氣接頭，換向旋轉接頭和匯流環，是可以在固定部件和旋轉部件之間傳輸電力，電信號或數據的裝置，滑環的設計將取決于其應用，例如，傳輸數據需要具有更高帶寬的滑環和比傳輸功率更好的防電磁干擾等，但基本組件結構是旋轉環和固定刷。如果一個部件的旋轉涉及固定的轉數，則可以使用具有足夠的電纜長度以允許所需的轉數，盡管該設置中的電纜管理可能非常復雜，但是，如果一個部件連續360度旋轉，則在許多情況下使用電纜在旋轉部件和固定部件之間傳輸信號是不可能的。
還有一種被稱為電機滑環，其工作方式和普通的滑環不太一樣，我們可以大概了解下，在AC感應電動機中，滑環不用于傳遞動力，而是用于將電阻傳入轉子繞組中，繞線轉子電動機使用三個滑環，通常由銅或銅合金制成，安裝在電動機軸上，每個滑環連接到三相轉子繞組中的一個，由石墨制成的滑環刷連接到電阻裝置，例如變阻器，當滑環與轉子一起轉動時，電刷保持與環的恒定接觸并將電阻傳遞給轉子繞組。
下面我們就根據導電滑環原理制作一個12路的滑環：
導電滑環接線圖

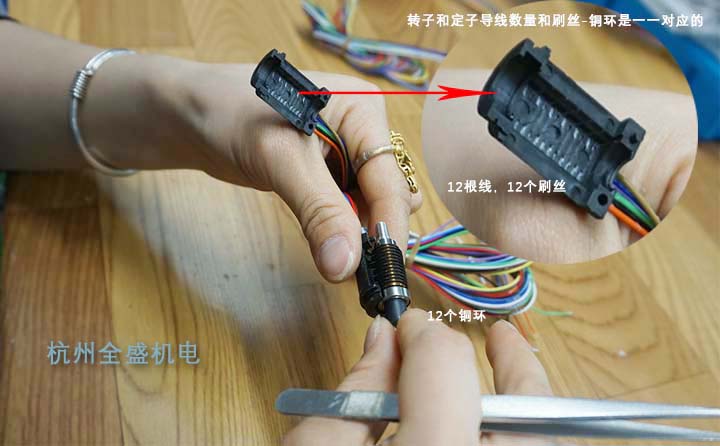

如圖所示，12路導電滑環的結構示意圖，12根線對應12個刷絲，12個銅環，刷絲和銅環通過固定模塊設計保持接觸，形成回路！
導電滑環接線圖

定子固定部分套上軸承，每個滑環2個軸承，在套上外殼，一個完整的滑環就完成了，我們根據這個滑環原理，可以自制簡易的滑環，可以做個2路或者3路的試試！
導電滑環自制圖

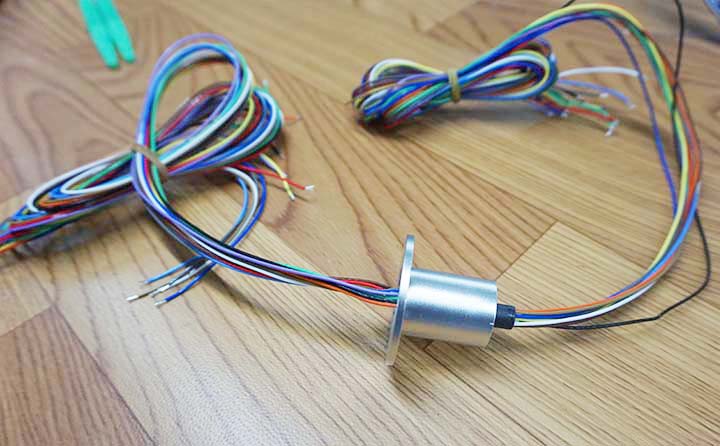

最后套上外殼，一個漂亮的鋁合金導電滑環就做好了！
本文由杭州全盛機電原創，擅自轉載會追究！
