光纖滑環原理及其作用是什么如何安裝

日期：2019-01-22 點擊：15378 屬于：滑環結構原理

光纖滑環通常稱為光纖旋轉接頭或簡稱FORJ，一些制造商與供應商合作，將光纖旋轉接頭與適用于高功率傳輸?shù)钠渌夹g(shù)相結合，并應用該技術再補充到其他滑環功率和數據傳輸方面，更稱更加復雜的光電光纖組合滑環，所以光纖滑環的工作原理和普通的導電滑環是一樣的，不同的是內部結構更多精密和復雜。
如圖所示：導電滑環的工作原理

數據信號通過FORJ傳輸良好 - 典型速度為100 Gbps，高頻EMI不會影響數據傳輸，F(xiàn)ORJ還可以在高低電阻，以及具有極高轉速的軸上，控制數據丟失的情況下表現非常出色。
光纖滑環通常允許單?；蚨嗄?fù)用 - 在一條光纖線和一次傳輸多個信號或數據流，這允許充分利用光學線路的高速，組合信號的系統通常使用時分多路復用器，它為每個獨立信號提供輸出的條件，其他系統通常使用所謂的波分復用 - 它為線路上的每個獨立信號提供設定的光波長以進行傳輸，這反過來又提高了線路容量，速度和可擴展性。
光纖滑環并非沒有缺點，在次優或受損的滑環安裝中出現連接器問題，信號以極化，波長，返回和插入相關損耗的等影響，多渠道更具挑戰性的工程（避免串?dāng)_和其他問題），如果滑環在惡劣的環境中運行，則需要更高級別的保護，與往常一樣，該應用程序決定哪種技術最合適，光纖滑環安裝必須要嚴格按照說明要求，防止不小心出現問題。
滑環的作用，F(xiàn)ORJ光纖滑環廣泛用于遙控車輛（ROV），石油鉆井系統，傳感系統和許多其他必須使用無扭曲光纖電纜的應用，結合電滑環或流體旋轉接頭，F(xiàn)ORJ為傳統旋轉接頭增加了新的使用范圍，隨著光纖技術的發展，傳統的滑環用戶將從新型光纖系統中受益。

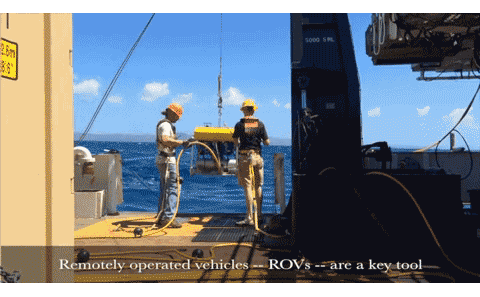

如圖所示：光纖滑環在ROV系統中的應用
